园林水系防渗施工说明

一、产品说明

 1、产品介绍

钠基膨润土防水毯(GCL—NP/A)是一种新型园林水系专用防渗材料。它是将级配过的钠基膨润土颗粒均匀混合后，通过针刺纤维均匀、牢固地固定在两层土工布之间而制成的一种柔性毯状防水材料。产品常用规格是：长30m，宽6m，我们也可根据用户需要对长、宽进行调整。

钠基膨润土具有高膨胀性(膨润土粒子吸水膨胀后可达自身体积的10～30倍)，当膨润土防水毯(GCL)遇水后，其中的钠基膨润土吸水膨胀，在受到一定挤压力(基层、保护层以及膨润土防水毯(GCL)内部纤维拉力等)作用下，分子间发生穿插排列，内部空隙缩小，形成致密的凝胶结构，水分子无法透过，从而起到防渗作用,其渗透系数可达10-11 m/s。

2、产品主要特性

防渗性能优异：膨润土以水止水，具有很高的抗静水压力；

施工简便：

对基层要求低、自然搭接，立面或斜面施工时，用钉子和垫圈将其固定，并按要求搭接即可。不受施工环境温度的限制，负温以下也可施工；

独有的自愈性：

利用膨润土遇水膨胀的性能，实现防水层缺陷或破损的自动“愈合”，从而达到完美的防水效果；耐久、环保膨润土属于无机材料，不老化，耐久性好；埋于地下对水质和土壤无污染；

特有的透气性：

有利于水气交换，使水体周围的植物健康生长。

根系可穿刺性：

植物根系可穿透膨润土防水毯(GCL)，对膨润土防水毯(GCL)防水效果无影响。

3、产品性能指标

执行JCT 2054-2011《钠基膨润土防水毯》行业标准序号

项目技术指标：

1  膨润土防水毯单位面积质量/(g/m2 )≥4000且不小于规定值

2  膨润土膨胀指数/(mL/2g)≥22

3  拉伸强度/(N/100mm)  ≥600

4  最大负荷下伸长率/% ≥10

5  剥离强度/(N/100mm) ≥40

6  渗透系数/(m/s)  ≤5.0×10-11

7  耐静水压0.4MPa，1h，无渗漏

8  滤失量/mL  ≤18

9  膨润土耐久性/(mL/2g)≥20

二、施工方法

1、工艺流程

前道工序检查验收合格→测量尺寸、预定下料次序→穿墙管及水景等特殊部位处理→膨润土防水毯(GCL)坡面(立面)和湖底的铺设→交工验收。

2、主要机具  铲车或叉车、压路机、射钉枪、壁纸刀、卷尺、直尺、锤子、抹刀、钳子等工具。

3、基层处理

1)、膨润土防水毯(GCL)的施工应在基层工程验收合格后进行。

2)、人工湖防渗主要有坡面施工、立面(或驳岸)施工和底面施工，一般需要连续统筹安排。铺设膨润土防水毯(GCL)前土质基层必须夯实整平，夯实度达85%以上。表面应平整，不应有凸出2cm以上的岩石和其它物体，也不能有明显的空洞、裂缝。

3)、表面应基本干燥，不能有明显的水渍和坑洼。

4)、基层、立面部位的阴、阳角应做成圆弧形或钝角

4、膨润土防水毯(GCL)铺设前的准备工作

1)、下料分析，画出膨润土防水毯(GCL)的铺设顺序和裁剪图。

2)、检查膨润土防水毯(GCL)的外观质量，准确记录已发现的机械损伤、孔洞或其它缺陷，以便在铺设时进行修补。

5、特殊部位处理

5.1 穿墙管或构筑立柱部位的加强处理

对于穿墙管或构筑立柱，首先在管道或构筑立柱周围均匀撒布膨润土密封粉或涂抹膨润土密封膏，然后裁切以管道或构筑立柱直径加500㎜为边长的方形膨润土防水毯(GCL)，在其中心裁剪直径与管道或构筑立柱外径等同的孔洞，修理边缘，以便使之紧密套在管道或构筑立柱上。在管道或构筑立柱周围与膨润土防水毯(GCL)的接合处均匀撒布膨润土密封粉或涂抹膨润土密封膏。

其它形状穿透防水层的构筑物的加强防水处理应按构筑物形状裁剪，以便施工。  进行铺贴的同时，必须在膨润土防水毯(GCL)上层作临时保护。防止膨润土防水毯(GCL)提前吸水膨胀。

 5.2 水景部位的加强处理

 施工顺序和加强防水处理

6 、膨润土防水毯(GCL)的铺设,在基层达到要求后，膨润土防水毯(GCL)应按照先立面，后底面的顺序进行铺设。

6.1  立面护岸和坡岸的膨润土防水毯(GCL)铺设施工

根据人工湖的实际情况，建议采用由上往下的顺序铺贴膨润土防水毯(GCL)。对于角度小的坡面，可以直接在坡岸上开卷铺设。并尽快作好保护层，护岸立面施工的阴、阳角处应作成圆弧形或钝角。阴、阳角部位应先裁剪500mm宽度的膨润土防水毯(GCL)做加强处理，然后

再进行大面的铺设。驳岸立面上铺设膨润土防水毯(GCL)时，为避免其不贴实,可用25㎜长钢钉加垫片将其固定。也可直接用砖石预压！除了在膨润土防水毯(GCL)搭接部位和边缘部位用钢钉固定外，整幅膨润土防水毯(GCL)中间也需视平整度加钉，务求膨润土防水毯(GCL)

稳固服帖地安装在立面和底面。  钉孔部位和搭接部位要涂抹膨润土密封膏进行处理。

护岸最底部的膨润土防水毯(GCL)要和底面的膨润土防水毯(GCL)搭接、固定，形成一个完整的防水体系。膨润土防水毯(GCL)铺设时，应使编织布一侧朝向墙体，无纺布一侧朝向迎水面。  膨润土防水毯(GCL)应尽量避免在立面和坡岸搭接。如果必须在立面和坡岸搭接，

则应按照高处的膨润土防水毯(GCL)在外侧、低处的膨润土防水毯(GCL)在内侧(紧贴在墙面上)进行施工，以防止回填土时有异物进入搭接缝。膨润土防水毯(GCL)在立面施工搭接时，接缝处应用膨润土密封膏进行密封处理(参见附图五)。  立面和坡岸铺设完成后，应在底

面预留长度不少于2m的膨润土防水毯(GCL)，以便与湖底大面膨润土防水毯(GCL)进行搭接，并在边缘进行保护。然后根据天气情况进行砖石砌筑或回填施工，以免膨润土防水毯(GCL)提前遇水膨胀。

6.2  膨润土防水毯(GCL)的湖底面大面铺设

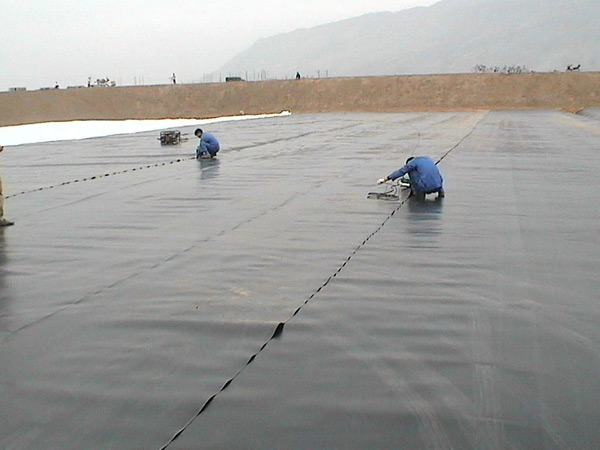

宽幅、大捆膨润土防水毯(GCL)的铺设宜采用机械施工；条件不具备及窄幅、小捆膨润土防水毯(GCL)，也可采用人工铺设。 按规定顺序和方向，分区分块进行膨润土防水毯(GCL)的铺设。膨润土防水毯(GCL)应以品字形分布，必须避免十字形叠口出现。

膨润土防水毯(GCL)两边的土工织物分别为无纺布和编织布，铺设时无纺布应对着迎水面，即无纺布朝上。 膨润土防水毯(GCL)平面搭接施工方法：搭接宽度不应小于200mm，在搭接底层膨润土防水毯(GCL)的边缘75mm处撒上膨润土密封粉，其宽度为50mm、重量为0.5kg/m。遇有大风天气时，应使用膨润土密封膏进行密封处理。

膨润土防水毯(GCL)应自然松弛与基层贴实，不宜折褶、悬空。

在湖底的各边界处铺设膨润土防水毯(GCL)时，应使膨润土防水毯(GCL)与坡面或护岸预留的膨润土防水毯(GCL)搭接完好，对土质基础则应适当提高搭接量。  铺设过程中应随时检查膨润土防水毯(GCL)的外观有无破损、孔洞等缺陷。发现有破损或孔洞等缺陷时，应及时

用膨润土密封粉(膏)修补，并用破损部位周边放大200mm以上的膨润土防水毯(GCL)进行局部覆盖修补。边缘部位按搭接的要求处理(参见附图七)。  注意：在膨润土防水毯(GCL)铺设过程中应及时进行保护层的施工，确保在后道工序(如保护层或混凝土浇筑)施工前膨润土防水毯(GCL)不能遇水。

7、保护层的施工

保护层的施工是保证膨润土防水毯(GCL)防水效果非常关键的环节，必须符合下列要求： 铺设施工完的膨润土防水毯(GCL)，必须于当日(保证不被水淋湿)完成保护层的施工。

1、湖底面保护层为混凝土时，厚度应不少于200mm；

2、湖底可以直接用土回填，所有回填土宜用过筛后的土，不得含有粒径10mm以上的石子等杂物。回填土必须 进行夯实(或压实、振捣等)，回填土的密实度应大于85%，且夯实后的厚度不小于300mm。在夯实、压实过程中，注意不要损坏膨润土防水毯(GCL)。如有损坏，应及时进行修补。

3、人工湖、河等的护岸不可直接用土回填，避免流动水的淘蚀作用破坏保护层。

4、湖底面保护层为砂浆与卵石或其它材料复合时，总厚度不应小于200mm，其中砂浆厚度不应小于120mm，防止砂浆因膨润土防水毯(GCL)膨胀开裂。

5、立面(驳岸)保护层为砌砖石时，厚度应不少于200mm；务必边砌筑，边用水泥砂浆填充砖石与膨润土防水毯(GCL)之间的缝隙(参见附图八)。

三、施工注意事项

1、膨润土防水毯(GCL)的储运应防水、防潮、防强烈阳光曝晒。储存时地面应采取架空方法垫起，运至现场的 膨润土防水毯(GCL)应在当日施工完成。

2、膨润土防水毯(GCL)的施工应在无雨、无雪天气下进行。施工时如遇雨、雪天气，应及时对膨润土防水毯(GCL) 进行遮盖，防止膨润土防水毯(GCL)提前吸水膨胀。

3、在进行下道工序或相邻工程施工时，对已施工完成的膨润土防水毯(GCL)应妥善保护，尽量避免穿钉鞋、高 跟鞋在铺设好的膨润土防水毯(GCL)上踩踏；车辆等机械不得直接碾压膨润土防水毯(GCL)。不得有任何人为损坏。

4、膨润土防水毯(GCL)的上覆土中不应存有石灰，石灰中的钙、镁离子可能进入钠基膨润土防水毯(GCL)中与钠离子发生离子置换反应，从而增大膨润土防水毯(GCL)中膨润土的渗透系数。
