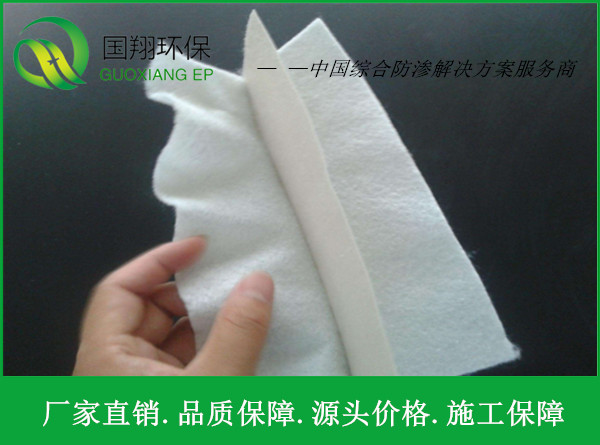

复合土工膜(简称土工膜)也叫防渗土工布,通常情况下是指土工布(机织布或塑料编织布)和PE膜粘接而成的合成材料。一布一膜指的是一层土工布附粘一层PE膜。两布一膜指的是两层土工布之间夹附一层PE膜。两膜一布指的是两层PE膜之间夹附一层土工布。
复合土工膜幅宽4-6m,厚度200-1500g规格齐全。
产品规格:
1、一布一膜 基布: 100-1000g/㎡ 膜厚:0.1-1.5mm
2、两布一膜 基布: 80-600g/㎡ 膜厚:0.2-1.5mm
3、一布两膜 基布:100-1000g/㎡ 膜厚:0.1-0.8mm
4、多布多膜 基布:100-1000g/㎡ 膜厚:0.1-0.8mm
产品特点:
复合土工膜具有强度高、延伸性能好、变形模量大、耐酸碱、搞腐蚀、耐老化、防渗性能好、不受气候影响等特点。
产品应用领域:
复合土工膜被广泛用于库区、坝体、围堰、渠道、人工湖、蓄水池等水利建筑物的整体与局部防渗加固中。同时在电力、冶金、环保、城建、铁路、公路、军工、农业及矿业等领域防渗加固工程中亦具有广泛的用途。

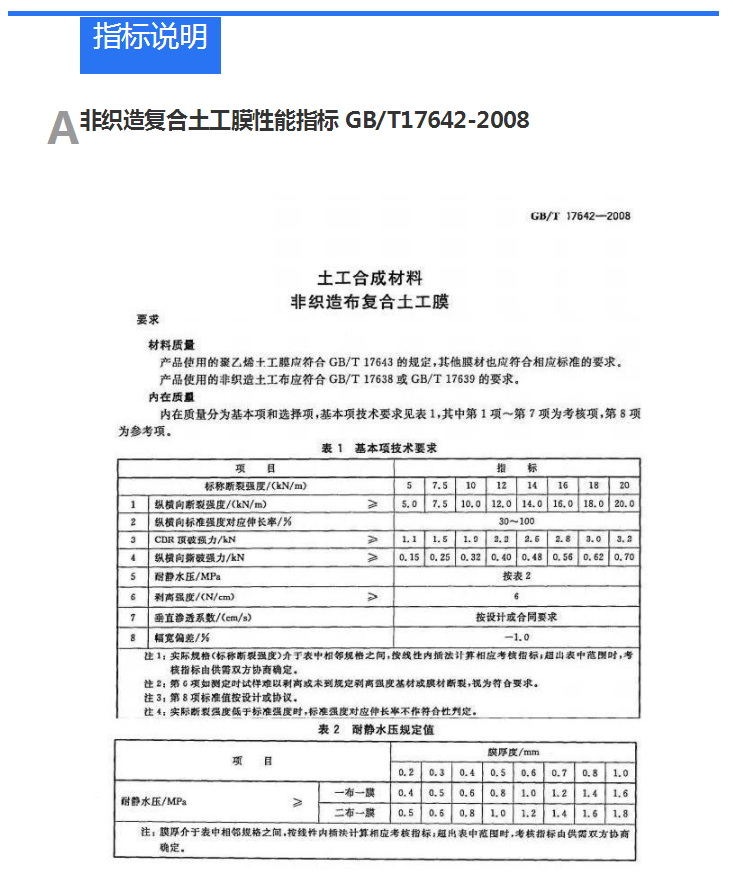

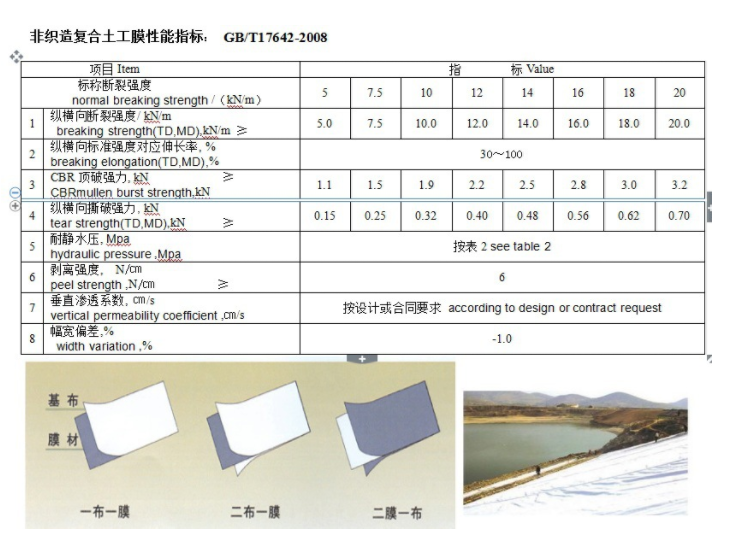

产品技术指标:

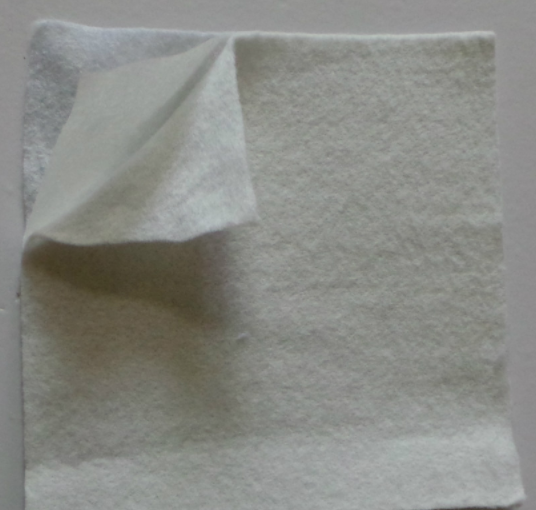

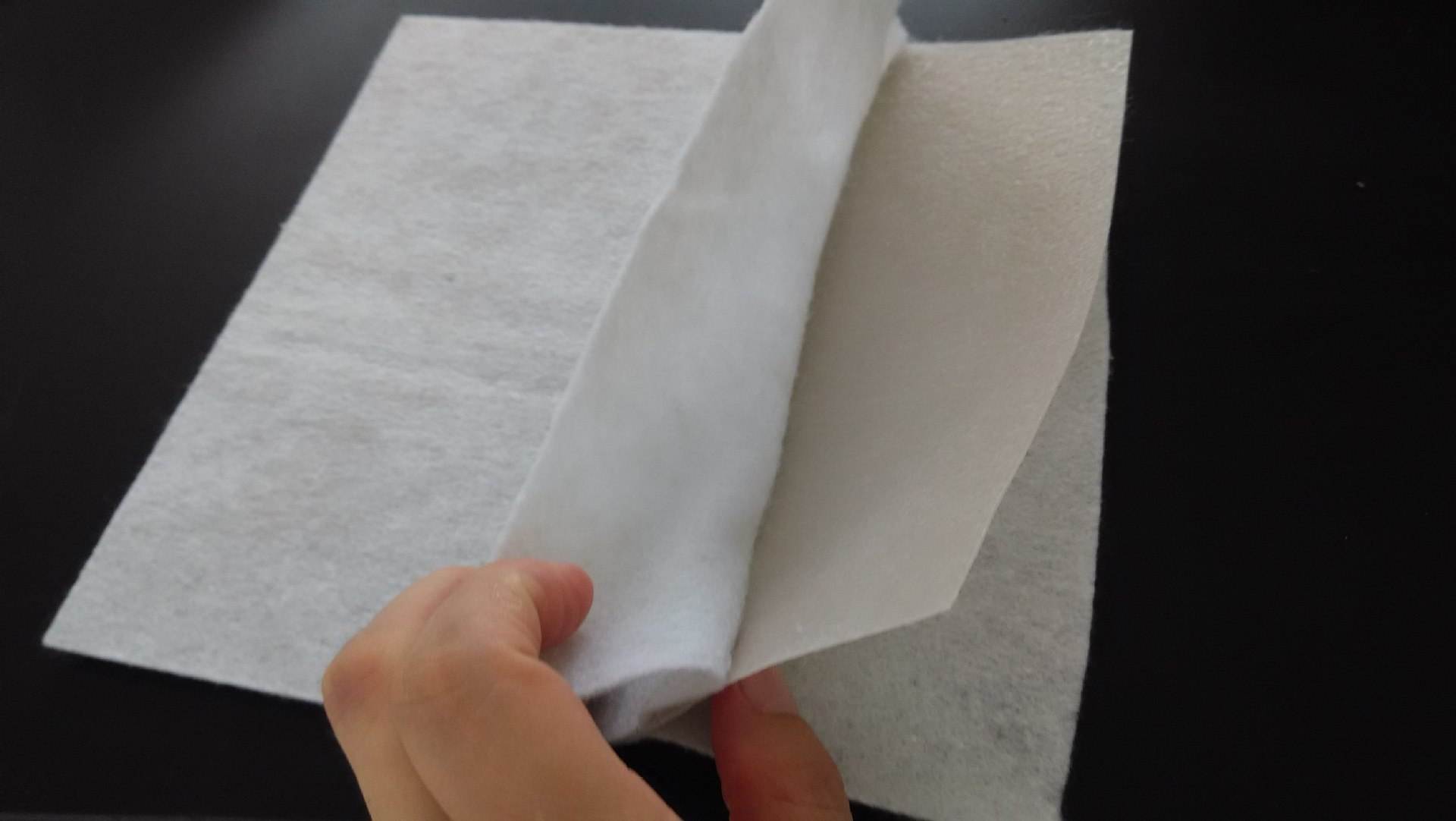

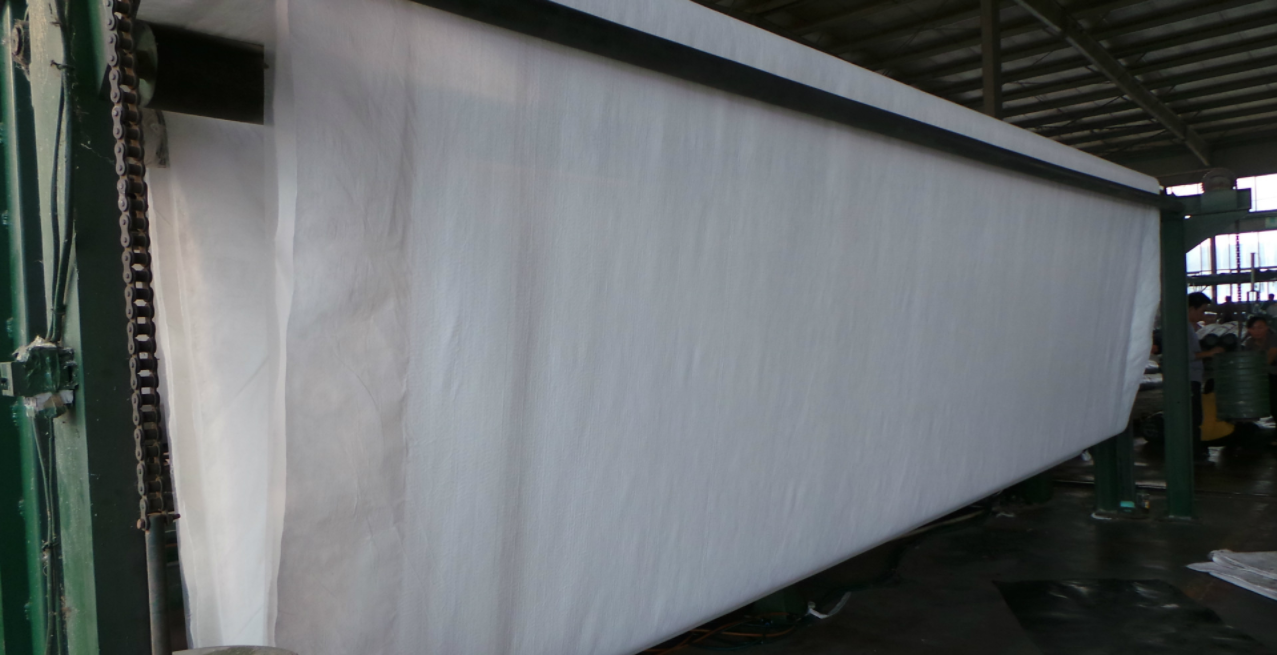

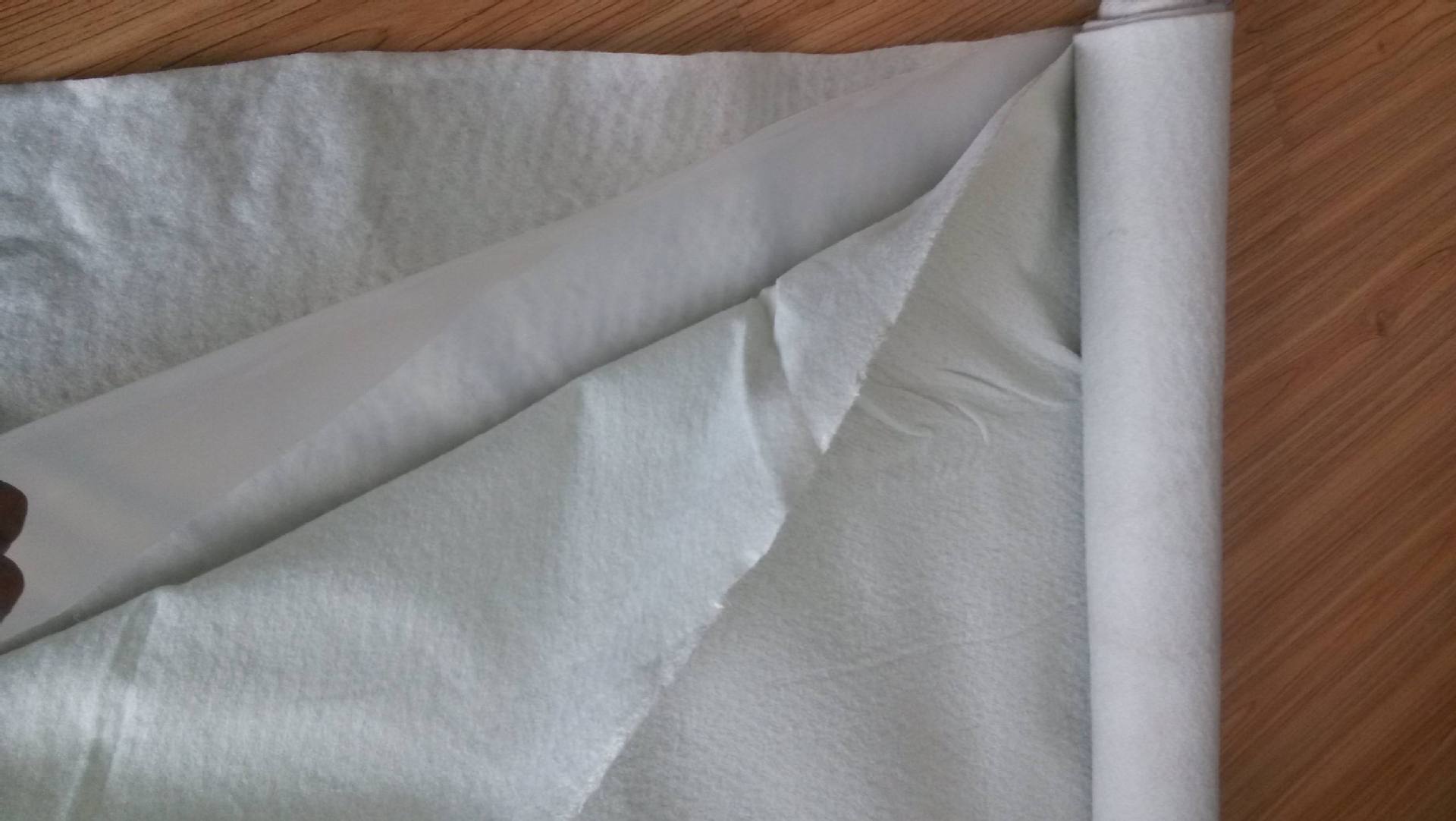

B长丝复合土工膜实拍图

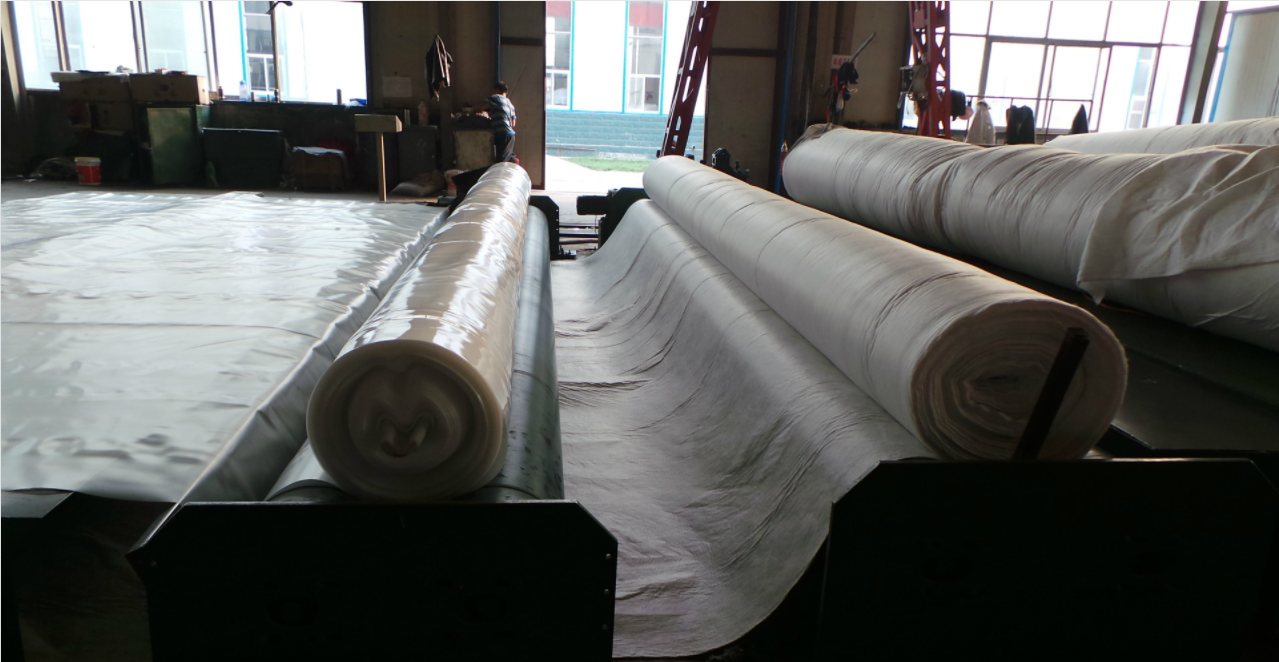

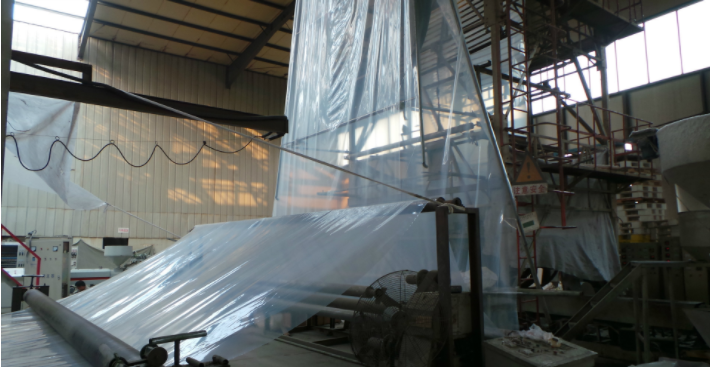

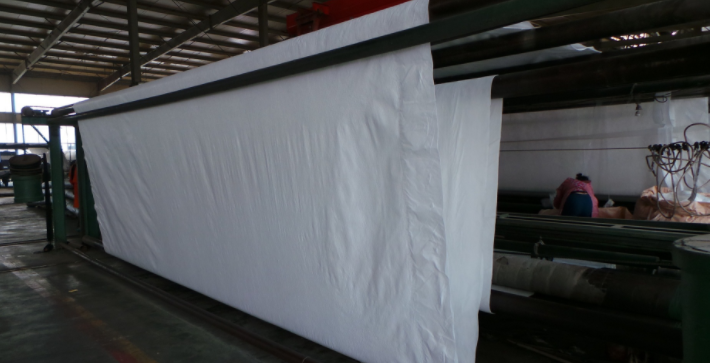

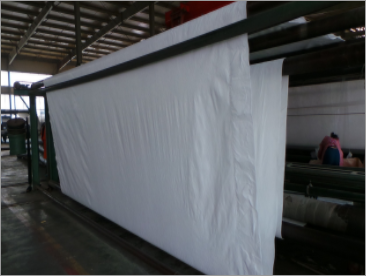

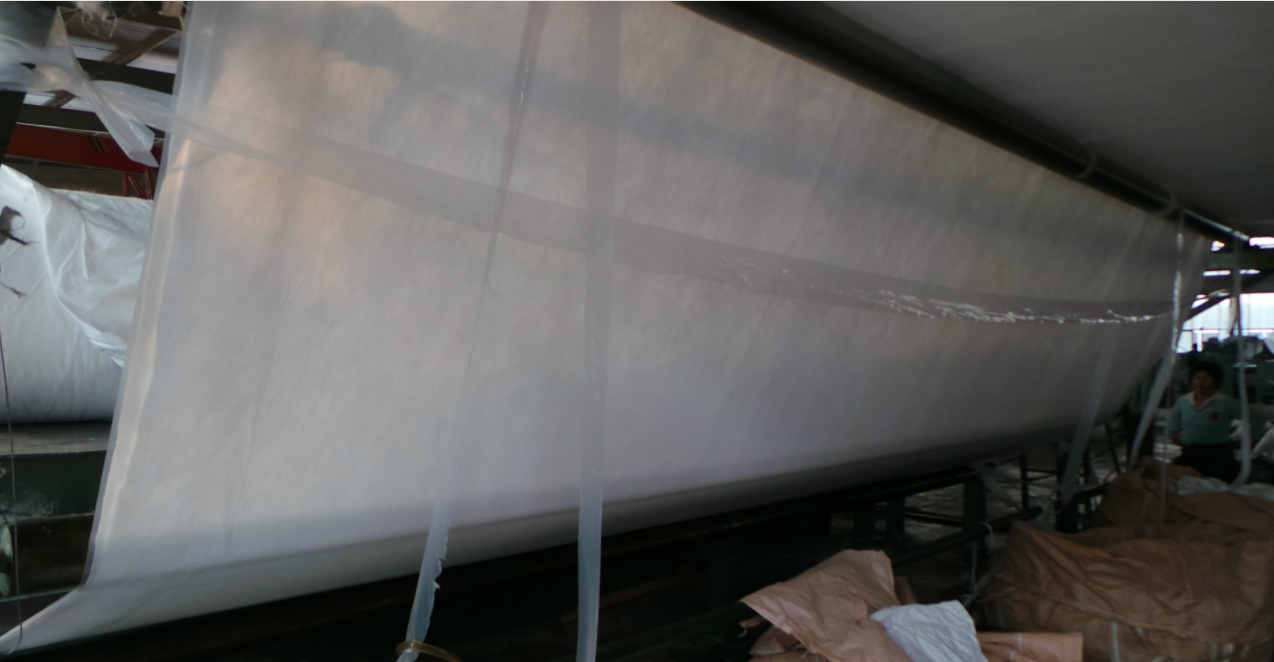

C生产工艺展示图
![]() |
复合土工膜是同短纤针刺或纺粘长丝土工布与PE土工膜经热复合而成,具有平面排水、有防渗的优良特性。 复合土工膜分为:一布一膜和两布一膜、多布多膜,宽幅1-6m,重量为200-1500g/平方米,抗拉、抗撕裂。顶破等物理力学性能指标高,能满足分利、市政、建筑、交通、地铁、隧道等土木工程需要。 由于其选用高分子材料且生产工艺中添加了防老化剂,故可在非常温度环境中使用。常用于堤坝、排水沟渠的防渗处理,以及废料场的防污处理。
|
复合土工膜用途:
复合土工膜是涤纶土工布的表面复合上一层聚乙烯土工膜,使复合土工膜具有较高的抗渗性能,该产品主要应用于各种防渗的岩土工程。 (1)采用两次吹膜新工艺,从根本上清除了薄膜上气孔、砂眼的形成。使复合土工膜具有较高的抗渗性能。 (2)产品预留拼接边缘整齐,既方便了施工,又保证了膜与膜接缝的质量。 (3)产品膜面采用网纹处理,增加了磨擦系数,满足了工程防滑要求。 | ![]() |
![]() |
复合土工膜性能:
|
STEP1 复合土工膜铺设准备工作
铺设前准备工作 1、地基处理:清扫土工膜铺设面,要求基本平整,土体坚实,不能凹凸不平,裂纹等。不能有尖锐物、石块、铁丝、木棒等,防渗范围内的草皮、树根要清除,对于杂草要喷洒灭草剂。 2、与膜接触面,铺设粒径小的砂土或粘土层作防护层,防护层厚度不宜小于30cm。 |

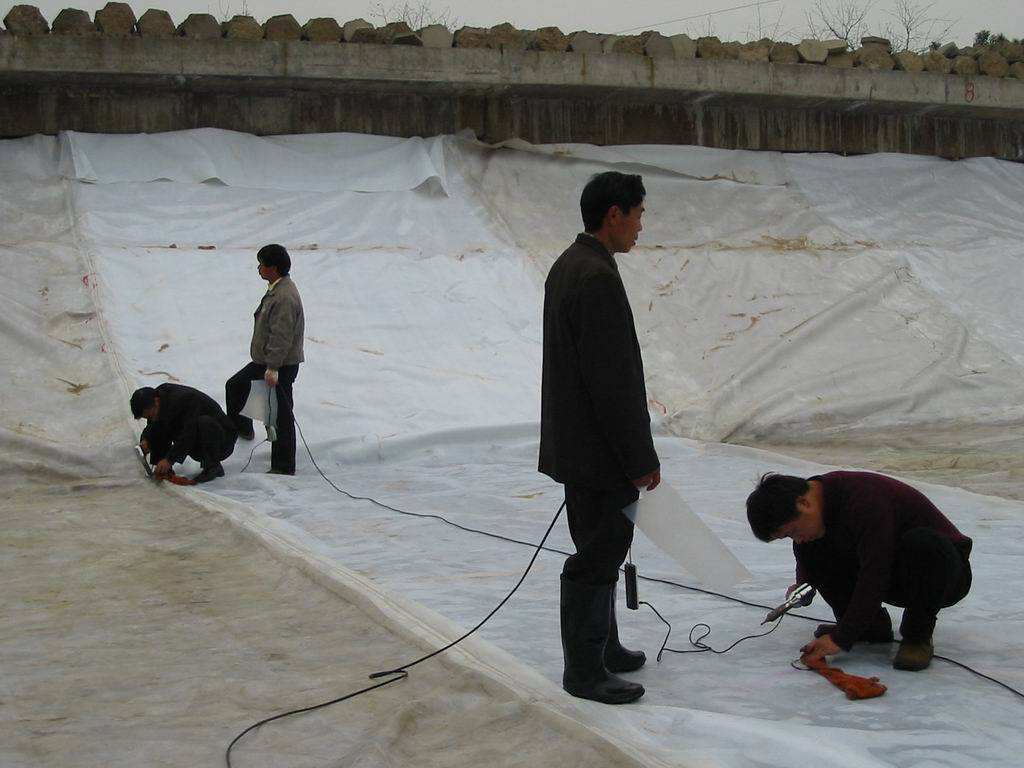

STEP2 复合土工膜施工铺设方法
铺设方法: 1、沿一定方向铺设,铺设平顺,松紧适度,以适应少量沉陷。 2、土工膜预留10cm左右的边,焊接用专用热焊机焊接,土工布用缝包机缝合。 3、对于铺设好的土工膜,边缘接缝处要求不能有油污,水份,尘土等,以免影响焊接质量。 4、焊接前要调整好接缝处两幅边PE单膜,便之搭接一定的宽度,搭接宽度一般为6-8cm且平整无折皱。 5、施工程序:PE膜焊接/缝底层布/翻转缝上层布 |
STEP3 复合土工膜焊缝质量控制
焊缝质量控制 随着施工的进展,要求及时检查复合土工膜与膜焊接质量,对漏焊、虚焊部位随时用塑料焊枪补焊,具体做法如下: 1、焊缝现场检测方法: 焊缝现场检查目前来说还没有很好的方法,一般情况下多为目测,看两条焊缝是否平整、清晰、无皱、透明、无挟渣、气泡漏点、熔点或焊缝泡边等。 (1)将焊缝之间的两头用焊枪焊死,再用一个带有压力表的气筒,夹住气针,将气针穿进焊缝之间的一个孔里面,检测的每段距离为1.5m-3.0m左右为宜,压力按土工合成材料测试规程上要求的控制在0.5-2Mpa,时间在30s左右。打气时,如焊缝里面的气随气针外泄,这时只要把穿针部位塞上橡皮泥,打空气,用手指按在气针前,如果观察30秒以上,气体不会泄漏,这时就视为连接合格。 (2)用显微镜检测时,把显微镜放在可疑处,如发现有漏点、虚点、就用焊枪或胶粘剂处理。 2、复合土工膜上的无纺土工织物的缝合,用手提封包机,要求松紧适度,保证膜与织物联合受力。 |
特别提醒:

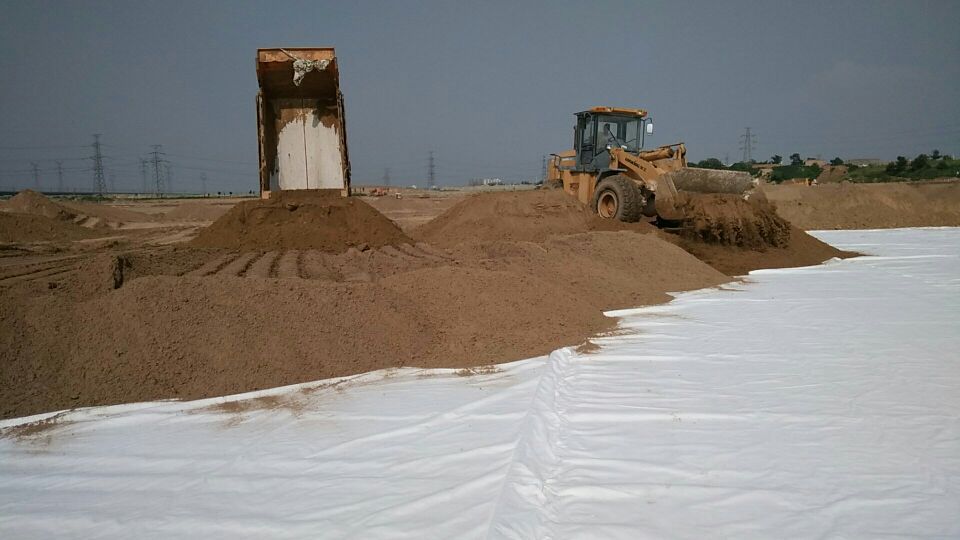

工作人员应穿软底、平底鞋,铺好后应及时覆土。
复合土工膜土工布在人工湖防水的施工方案
一、工序流程
●基础开挖 ●做湖底砂浆保护层(H20-30mm)
●削坡、密实与平整 ●复合土工膜与垂直挡水墙粘贴
●基面平整、清除、工序交接 ●水下水管口的密封止水
●复合土工膜铺设与焊接 ●工序交接
●焊接与修补质量验收 ●竣工验收
二、工程概况
1.设计水位:0.6m左右。
2.防水施工总面积约800㎡。
3.陶粒砖砌筑挡水墙。
4.水下设有崩坑。
三、主要防水材料
1.复合土工膜卷材,规格为:50*4m;150g/㎡/0.5mm/150 g/㎡。
2.GB橡胶止水条。
四、基础条件
1.基础造形和开挖后,须进行削坡,平整碾压或夯实处理。扰动土质的置换与回填,应分层洒水碾压或夯实,每层厚度≯400mm。
2.清除基础表面裸露的具有刺破隐患的物质,如砖、石、瓦块;玻璃和金属碎屑;树枝、植物根茎等。
清理场内有障碍物,提供必须的铺设施工条件。
3.周边挡水墙、泵坑、桥梁基础,以及水下管口的安装和预留等工作,必须在复合土工膜施工前结束。
五.焊接与铺设技术
1.焊接技术
①焊道搭接宽度:80~100mm;平面和垂直面的自然褶皱分别为:5%~8%;预留伸缩量:3%~5%;边角料剩余量:2%~5%。
②热熔焊接工作温度280~300℃;行进速度2~3m/min;焊接形式为双焊道。
③破损部位修复方法,裁剪规格相同的材料,热熔粘补,聚乙烯胶密封。
④焊道处无仿布的连接,采用机械缝合。
⑤水下管口的密封止水,采用GB橡胶止水条密封,金属包扎并防腐处理。
2.铺设技术
①复合土工膜铺设和展开方向,由E向W或由W向E进行,每幅铺设长
度中,包括两侧挡水墙高度一次完成.
②铺设顺序,自渠道轴线向S、N两侧推进.
③施工工序,先做湖底复合土工膜的砂浆保护层(20-30mm),再做与垂直挡水墙的粘贴.
④复合土工膜与挡水墙的粘贴工艺.将粘接剂涂刷在复合土工膜与挡墙的粘贴面上,干燥静置时间约5分钟,然后进行粘贴/挤压/佛平.粘接剂由沥青乳胶涂料/水泥/水拌合而成.粘贴完毕,在水位线以上钎钉锚固,并做防水/防腐处理.
六.质量验收
1.复合土工膜的材质与施工执行国家质量技术监督局发布的聚乙烯土工膜,复合土工膜国家标准。
2.施工质量验收,分为施工单位自检,承包单位抽检等内容。
3.焊接质量检验,采用“充气压力法”,破损修复用“目测法”,充气压力检测指标为0.06Mpa.
4.质量验收过程包括,工序交接程序,竣工验收等内容.
5.人工湖正常渗漏量:≤15mm/24h(含季节蒸发损失量).
七.施工进度
1.日功效,一台机组每日按施工面积为2000~2500㎡.
2.计划工期为3日.
八.建议
1.加强复合土工膜成品的防护和管理,提高相关施工人员的防水意识,对于保证工程质量,按期投入正常运行.具有十分重要的意义.
2.建议由承包方通知并派专人监管,与防水材料相关的施工人员,发现复合土工膜破损,要及时通报防水施工人员修补.
3.复合土工膜须防止粘上油污,否则会降低粘接强度。
4.建议本工程注意如下环节:
①复合土工膜焊接为成品后,必须先做湖底砂浆保护层。
②桥梁基础防水,采用钢筋穿膜焊接法,用砂浆保护层防止电焊时所造成的质量隐患。
③ 复合土工膜与墙面的粘贴,须防止大面积空鼓的出现。
复合土工膜作用用途:
1、垃圾填埋场、污水或废渣处理防渗。
2、江堤、湖坝、尾矿坝、污水坝及库区、渠道、蓄液池(坑、矿)。
3、地铁、地下室和隧道、隧洞防渗衬砌。
4、路基及其它地基盐渍防渗。
5、堤、坝前水平防渗铺盖、地基垂直防渗层、施工围堰、废料场。
6、海水、淡水养殖场。
7、公路、高速公路、铁路的地基、膨胀土和湿陷性黄土的防水层。
8、屋面防渗。
复合土工膜产品规格:
1、一布一膜 基布: 100-1000g/㎡ 膜厚:0.1-1.5mm
2、两布一膜 基布: 80-600g/㎡ 膜厚:0.2-1.5mm
3、一布两膜 基布:100-1000g/㎡ 膜厚:0.1-0.8mm
4、多布多膜 基布:100-1000g/㎡ 膜厚:0.1-0.8mm
